7 Langkah Merangkai Rangkaian LED Sederhana untuk Pemula

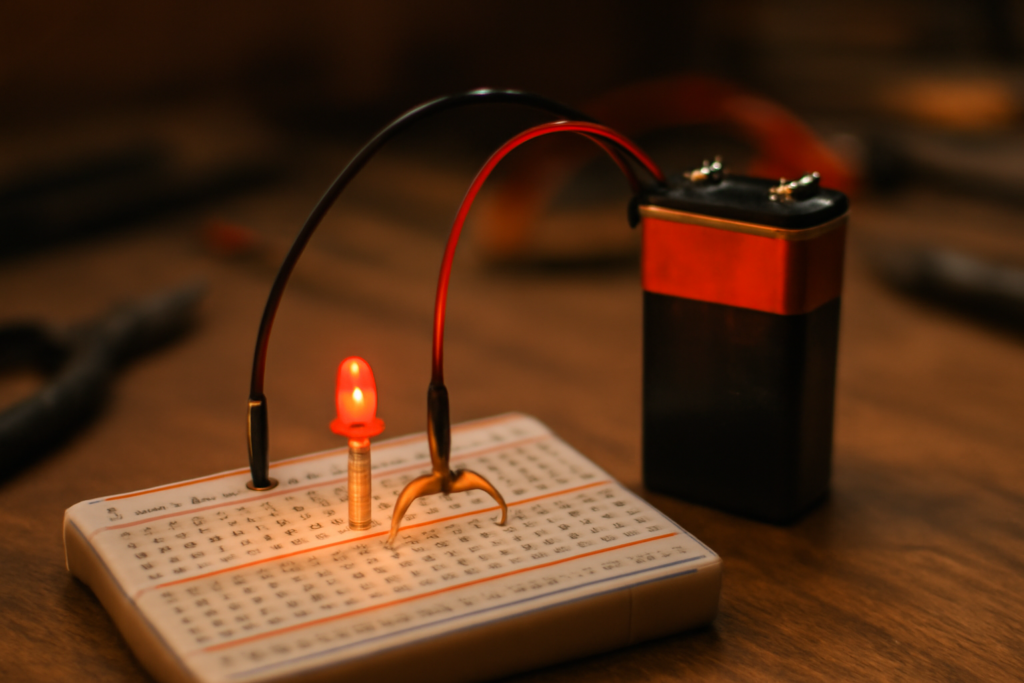

Merangkai rangkaian LED sederhana untuk pemula bisa selesai dalam waktu kurang dari satu jam asal alat dan komponen sudah siap. Rangkaian ini hanya membutuhkan LED, resistor, baterai, dan kabel penghubung. Tujuannya menyalakan LED tanpa merusaknya sekaligus memahami cara kerja arus listrik di jalur tertutup.

1. Siapkan Alat dan Bahan

Kumpulkan semua perlengkapan di meja kerja yang rata dan cukup terang. Jauhkan cairan dari area kerja. Untuk latihan awal, gunakan breadboard agar komponen bisa dipasang dan dilepas tanpa solder.

Daftar bahan yang perlu disiapkan:

• LED 5 mm warna merah atau hijau (1 buah)
• Resistor 220 Ω atau 330 Ω (1 buah)
• Baterai 9V beserta konektor snap-nya
• Breadboard mini
• Kabel jumper secukupnya
• Multimeter digital untuk pengecekan

Jika kamu belum memiliki resistor dengan nilai tepat, hitung dulu nilai yang dibutuhkan agar LED tidak terbakar. Cara menghitung resistor pembatas arus LED dengan benar bisa menjadi panduan untuk menentukan nilai yang aman.

2. Pahami Polaritas LED

LED memiliki dua kaki dengan fungsi berbeda. Kaki yang lebih panjang adalah anoda (positif), sedangkan kaki yang lebih pendek adalah katoda (negatif). Di dalam badan LED, katoda biasanya juga ditandai dengan sisi yang sedikit rata.

Arus listrik hanya mengalir dari anoda ke katoda. Jika kamu memasangnya terbalik, LED tidak akan menyala tetapi tidak langsung rusak selama arusnya dibatasi resistor. Periksa polaritas ini sebelum menancapkan kaki LED ke breadboard.

3. Hitung Nilai Resistor yang Tepat

Resistor berfungsi membatasi arus agar LED tidak menerima arus berlebih. Nilainya bergantung pada tegangan sumber, tegangan maju LED (biasanya sekitar 2V untuk LED merah), dan arus yang diinginkan (biasanya 15–20 mA).

Contoh perhitungan sederhana untuk baterai 9V dan LED merah 2V pada arus 20 mA:

R = (V_sumber - V_LED) / I
R = (9V - 2V) / 0,02A
R = 7V / 0,02A
R = 350 Ω

Nilai resistor 350 Ω tidak selalu tersedia di toko. Pilih nilai terdekat yang lebih tinggi, misalnya 330 Ω atau 390 Ω, agar arus sedikit lebih rendah dan LED lebih awet. Jika ingin mempelajari cara memilih kapasitor untuk proyek elektronik pemula, prinsipnya mirip: sesuaikan komponen dengan kebutuhan rangkaian.

4. Pasang Komponen di Breadboard

Breadboard memiliki lubang-lubang yang terhubung secara internal. Lubang di sepanjang sisi luar biasanya terhubung horizontal dan digunakan untuk jalur daya, sedangkan lubang di area tengah terhubung vertikal per kolom.

Ikuti urutan pemasangan berikut:

1. Tancapkan LED di area tengah breadboard. Pastikan kedua kakinya berada di kolom yang berbeda.
2. Tancapkan resistor pada kolom yang sama dengan kaki anoda LED, lalu hubungkan ujung lainnya ke jalur positif breadboard.
3. Hubungkan kaki katoda LED ke jalur negatif breadboard.
4. Sambungkan kabel dari baterai ke jalur positif dan negatif breadboard.

Periksa kembali posisi kaki LED dan resistor. Kesalahan umum pemula adalah menempatkan resistor setelah katoda, yang membuat arus tetap mengalir melalui LED tanpa hambatan berarti. Resistor harus berada di jalur yang sama dengan LED, di sisi mana pun, asalkan arusnya terbatas.

5. Sambungkan Sumber Daya

Gunakan baterai 9V dengan konektor snap agar mudah dipasang dan dilepas. Hubungkan kabel merah ke jalur positif breadboard dan kabel hitam ke jalur negatif. Jangan menyalakan sumber daya sebelum semua komponen terpasang dengan benar.

Jika LED langsung menyala terang, segera lepaskan baterai dan periksa nilai resistor. LED yang menyala sangat terang tanpa resistor bisa rusak dalam hitungan detik. Untuk pengukuran arus yang lebih presisi, kamu bisa mengikuti langkah mengukur arus listrik dengan multimeter digital agar tahu berapa arus yang benar-benar mengalir.

6. Uji Rangkaian dan Periksa Arus

Setelah baterai terpasang, LED seharusnya menyala dengan cahaya yang stabil. Jika tidak menyala, periksa beberapa hal berikut:

• Polaritas LED terbalik: coba cabut dan pasang kembali dengan posisi kaki ditukar.
• Resistor terlalu besar: LED mungkin menyala redup, coba nilai lebih kecil.
• Koneksi breadboard longgar: tekan komponen hingga masuk sepenuhnya.
• Baterai lemah: ukur tegangan baterai dengan multimeter.

Untuk memastikan arus sesuai perhitungan, ukur arus dengan multimeter. Atur multimeter ke mode arus DC, lalu hubungkan probe secara seri dengan rangkaian. Angka yang muncul seharusnya mendekati 20 mA atau sedikit di bawahnya.

7. Rapikan dan Dokumentasikan Hasil

Setelah rangkaian berfungsi, lepaskan baterai dan rapikan kabel jumper agar tidak mudah tersangkut. Beri label pada kabel jika perlu. Dokumentasikan nilai resistor dan tegangan baterai yang kamu gunakan untuk referensi proyek berikutnya.

Membiasakan diri mencatat hasil pengukuran akan memudahkan saat kamu membuat rangkaian LED dengan warna atau jumlah yang berbeda. Jika nanti kamu ingin mengunggah foto hasil proyek ke media sosial, kompres dulu fotonya dengan aplikasi kompres foto HP agar upload konten cepat supaya tidak memakan kuota.

Jika kamu memutuskan untuk mendokumentasikan proyek di akun media sosial lama yang sudah tidak terpakai, sebaiknya bersihkan dulu akun tersebut. Panduan cara menghapus akun media sosial lama dengan aman bisa membantu mengurangi jejak digital yang tidak perlu.

Ringkasan

Merangkai rangkaian LED sederhana untuk pemula menuntut ketelitian pada polaritas dan nilai resistor. Tujuh langkah di atas bisa diulang untuk berbagai warna LED dengan menyesuaikan tegangan maju dan arusnya. Selalu lepaskan sumber daya sebelum mengubah susunan komponen.

Pertanyaan yang Sering Diajukan

Apakah LED bisa menyala tanpa resistor?

Bisa, tetapi hanya untuk sesaat. Tanpa resistor, arus yang mengalir bisa melebihi batas aman LED dan merusaknya dalam hitungan detik. Resistor membatasi arus sesuai kebutuhan.

Berapa nilai resistor yang aman untuk LED 5 mm?

Untuk sumber 9V dan LED merah, nilai 330 Ω hingga 470 Ω umumnya aman. Untuk sumber 5V, nilai 150 Ω hingga 220 Ω sudah cukup. Selalu hitung ulang berdasarkan spesifikasi LED yang kamu pakai.

Mengapa LED saya tidak menyala meskipun sudah dipasang?

Periksa polaritas LED, posisi resistor, koneksi breadboard, dan tegangan baterai. Kesalahan paling sering adalah kaki LED terbalik atau resistor tidak terhubung ke jalur yang benar.
