Kapasitor sering jadi komponen yang dipilih paling asal setelah resistor. Padahal kesalahan kecil pada nilai atau tegangan bisa membuat rangkaian berderit, berkedip, atau langsung rusak saat dinyalakan. Untuk pemula, cukup kuasai tiga hal: jenis apa yang dipakai, berapa nilainya, dan seberapa besar tegangan yang harus ditahan.
Mulai dari fungsi kapasitor di rangkaianmu
Sebelum membuka katalog, tentukan dulu kapasitor itu bekerja sebagai apa. Penyaring tegangan pada catu daya, penstabil denyut pada IC, dan kopling sinyal audio menuntut jenis yang berbeda. Kapasitor yang dipakai hanya untuk menyimpan muatan sementara tidak perlu spesifikasi mahal.
Tulis keperluan tersebut di catatan proyek. Daftar singkat seperti “filter riak 5V” atau “decoupling di sekitar mikrokontroler” membuat proses pemilihan jauh lebih cepat dan mencegah pembelian yang salah.

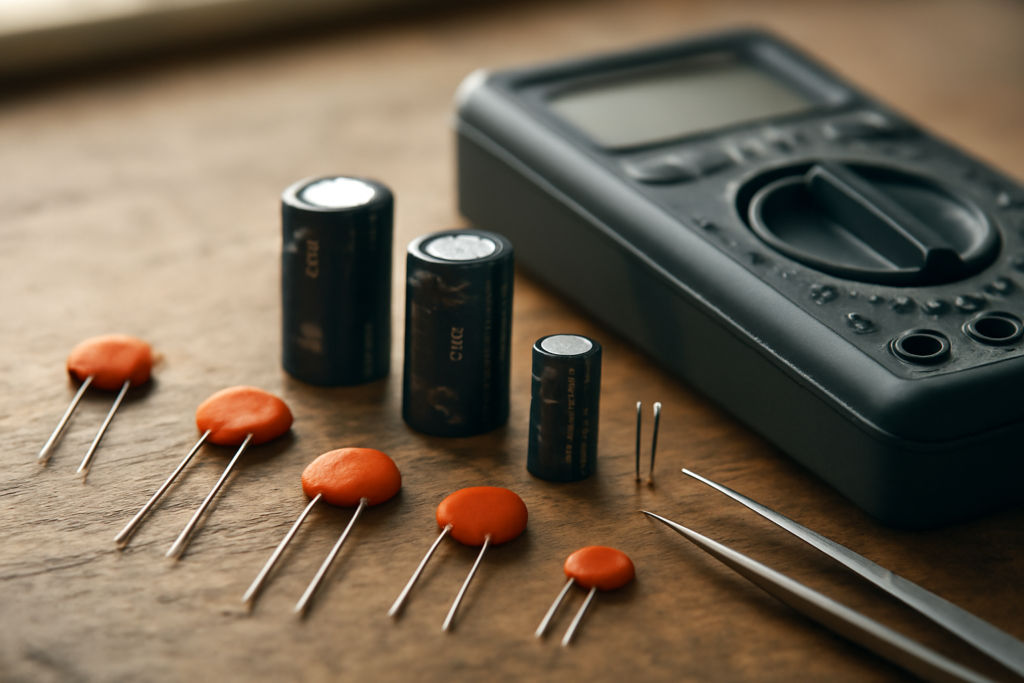

Kenali jenis kapasitor yang umum dijual
Pemula biasanya hanya bertemu tiga jenis di toko komponen lokal maupun toko daring. Masing-masing punya karakter yang jelas, jadi pilih berdasarkan kebutuhan, bukan berdasarkan yang paling mahal.
- Keramik: nilai kecil (picofarad sampai ratusan nanofarad), tanpa polaritas, cocok untuk decoupling IC dan filter frekuensi tinggi.
- Elektrolit: nilai besar (mulai 1 µF sampai ribuan µF), punya polaritas, dipakai untuk filter catu daya dan penyimpanan muatan.
- Film: stabil terhadap suhu dan tegangan, sering dipakai pada rangkaian audio dan timing yang menuntut ketelitian nilai.
Untuk proyek pertama, stok beberapa nilai keramik (100 nF, 10 nF, 22 pF) dan elektrolit (10 µF, 100 µF, 470 µF). Kombinasi ini menutupi sebagian besar kebutuhan rangkaian dasar.
Cara membaca nilai dan kode pada badan kapasitor
Kapasitor keramik memakai kode tiga angka seperti resistor, tetapi satuannya pikofarad. Angka 104 berarti 10 × 104 pF, atau 100 nF. Kode 223 berarti 22 nF. Untuk kapasitor elektrolit, nilai tertulis langsung di badan bersama tegangan kerjanya, misalnya 470 µF 16V.
Selalu periksa polaritas pada elektrolit. Kaki negatif ditandai garis tebal berwarna terang di badan kapasitor. Memasang terbalik pada tegangan cukup besar bisa membuat komponen memanas dan meledak. Jika ragu soal arah pemasangan, ukur dulu polaritas jalur dengan langkah mengukur arus listrik dengan multimeter digital sebagai latihan mengenali jalur positif dan negatif di papan rangkaianmu.
Aturan memilih tegangan kerja
Pilih kapasitor dengan tegangan kerja minimal dua kali tegangan yang benar-benar muncul di rangkaian. Untuk catu daya 5V, pakai kapasitor 16V. Untuk jalur 12V, pakai 25V. Jarak ini memberi ruang saat tegangan naik sesaat ketika perangkat dinyalakan.
Kapasitor dengan tegangan lebih tinggi umumnya berukuran lebih besar. Jika ruang papan terbatas, jangan turun di bawah 1,5 kali tegangan kerja. Menekan batas tegangan membuat umur kapasitor elektrolit memendek, terutama di dalam kotak tertutup yang panas.
Perhatikan toleransi dan suhu
Kapasitor keramik tipe tertentu bisa kehilangan sebagian nilainya ketika diberi tegangan mendekati batas. Tipe dengan toleransi longgar masih aman untuk decoupling, tetapi kurang cocok untuk rangkaian osilator atau filter presisi. Baca kode tipe pada lembar data sebelum membeli dalam jumlah banyak.
Untuk elektrolit, angka 105 °C pada badan menunjukkan suhu maksimum. Komponen ini lebih tahan lama dibanding versi 85 °C ketika dipasang dekat regulator tegangan atau komponen penghasil panas. Pemasangan yang longgar di dekat sumber panas juga membantu memperpanjang usia pakai.
Langkah praktis sebelum menyolder
- Cocokkan nilai kapasitor dengan skema, termasuk satuan (pF, nF, µF).
- Periksa tegangan kerja minimal dua kali tegangan jalur.
- Tentukan polaritas untuk elektrolit dan tandai kaki positif di papan.
- Ukur nilai dengan multimeter mode kapasitansi bila tersedia, terutama untuk komponen bekas.
- Pastikan jarak kaki sesuai lubang papan sebelum memotong kaki.

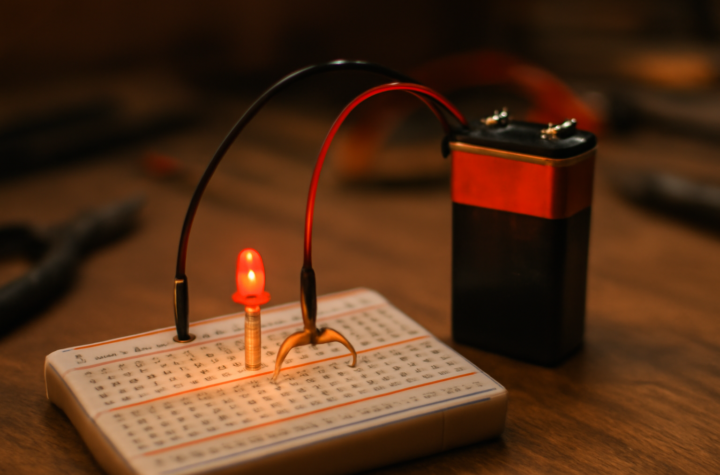

Saat merangkai indikator sederhana, hitungan resistor pembatas arus juga perlu disiapkan. Ikuti cara menghitung resistor pembatas arus LED dengan benar agar kapasitor dan LED tidak bekerja di luar batas aman.
Jika proyekmu mulai terdokumentasi dan kamu ingin membagikan hasilnya di forum atau grup, rapikan dulu akun lama yang tidak terpakai. Panduan cara menghapus akun media sosial lama dengan aman membantu memisahkan identitas proyek dari akun pribadi. Untuk diskusi singkat dari HP, ada juga trik cara posting di komunitas mobile dengan HP tanpa ribet yang berguna saat kamu butuh jawaban cepat di tengah perakitan.
Kesalahan yang paling sering terjadi
Membeli kapasitor berdasarkan nilai saja tanpa melihat tegangan adalah kesalahan pertama yang sering muncul. Kesalahan kedua, memakai elektrolit bekas dari papan rusak tanpa mengukur nilainya. Kesalahan ketiga, mencampur satuan nF dan µF saat menyalin daftar komponen, sehingga nilai yang terpasang bisa sepuluh kali lebih besar dari yang seharusnya.
Simpan komponen dalam kantong berlabel nilai dan tegangan. Cara ini terlihat sepele, tetapi menghemat waktu saat kamu harus memeriksa ulang rangkaian yang tidak berfungsi.
Ringkasan
Pemilihan kapasitor bertumpu pada tiga keputusan: jenis sesuai fungsi, nilai sesuai kode pada badan, dan tegangan kerja dengan cadangan minimal dua kali. Periksa polaritas elektrolit, catat suhu maksimum, dan ukur komponen bekas sebelum dipasang. Dengan kebiasaan ini, rangkaian pemula jarang gagal karena hal sepele.
Pertanyaan yang Sering Diajukan
Bolehkah kapasitor dengan tegangan lebih tinggi menggantikan yang lebih rendah?
Boleh, selama ukurannya masih muat di papan. Tegangan kerja lebih tinggi tidak mengubah nilai kapasitansi, tetapi biasanya membuat bodi komponen lebih besar.
Bagaimana cara mengetahui kapasitor elektrolit sudah rusak?
Tanda umumnya bodi menggembung, ada cairan bocor di bagian atas, atau nilai kapasitansi turun jauh saat diukur. Ganti komponen seperti ini, jangan dipakai ulang.
Apakah kapasitor keramik punya polaritas?
Tidak. Kapasitor keramik bisa dipasang bolak-balik. Polaritas hanya berlaku untuk kapasitor elektrolit dan beberapa jenis tantalum.
